Homlokfelületen működő szerszámainkat nagy felületek egy fogásból történő megmunkálása során alkalmazzuk. A homogén szuperabrazív rétegnek köszönhetően a teljes dolgozó felületen hatékony megmunkálást biztosítunk.
Elérhető alaptestek: alumínium, acél, karbon
Elérhető geometriák: 1A2M, 1M2, 2A2, 9A3
1A2M alak-
Egyenes homlokfelületen működő szuperabrazív korong
DxWxXxH
| Méretek | Kötés típusa | |||||||
| D | W | X | H | Bakelit | Kerámia | Fém | Hibrid | Galván |
| 300 | 140 | 5 |
* |
• | • | |||
| 400 | 130/150/175 | 5 | * | • | • | |||
| 500 | 180 | 5 | * | • | • | |||
| 600 | 150/230 | 5/10 | * | • | • | |||
* A "*"-gal jelölt mezők egyedi igények alapján, előzetes egyeztetés során kerülnek meghatározásra.
Szabványos rétegvastagságok (X): 5mm / 10mm.
1M2 alak-
Egyenes homlokfelületen működő szuperabrazív korong
DxWxXxH, DxWxXxTxH
| Méretek | Kötés típusa | ||||||||
| D | W | X | H | T | Bakelit | Kerámia | Fém | Hibrid | Galván |
| 125 | 3/5 | 1/1,5/2 | * | • | |||||
| 150 | 3/5 | 1/1,5/2 | * | • | |||||
| 200 | 30/40 | 0,5 | 24 | 1,3 | • | ||||
* A "*"-gal jelölt mezők egyedi igények alapján, előzetes egyeztetés során kerülnek meghatározásra.
Szabványos rétegvastagságok (X): 0,5mm / 1mm / 1,5mm / 2mm.
Szabványos furatméretek (H): 24mm.

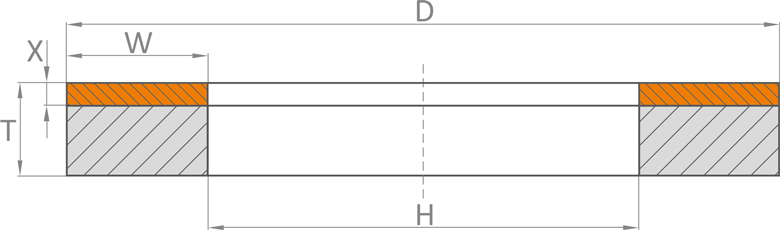

2A2 alak-
Egyenes homlokfelületen működő szuperabrazív korong
DxWxXxTxH
| Méretek | Kötés típusa | ||||||||
| D | W | X | H | T | Bakelit | Kerámia | Fém | Hibrid | Galván |
| 90 | 5-50 | 2-30 | * | * | • | ||||
| 100 | 5-50 | 2-30 | * | * | • | ||||
| 125 | 5-50 | 2-30 | * | * | • | ||||
| 150 | 5-50 | 2-30 | * | * | • | ||||
| 175 | 5-50 | 2-30 | * | * | • | ||||
| 200 | 5-50 | 2-30 | * | * | • | ||||
| 300 | 5-50 | 2-30 | * | * | • | ||||
| 400 | 5-50 | 2-30 | * | * | • | ||||
| 500 | 5-50 | 2-30 | * | * | • | ||||
| 600 | 5-50 | 2-30 | * | * | • | ||||
* A "*"-gal jelölt mezők egyedi igények alapján, előzetes egyeztetés során kerülnek meghatározásra.
Szabványos rétegvastagságok (X): 2mm / 3mm / 4mm / 5mm / 6mm / 6,4mm / 8mm / 10mm / 12mm / 12,5mm / 12,7mm / 15mm / 20mm / 25mm / 30mm.

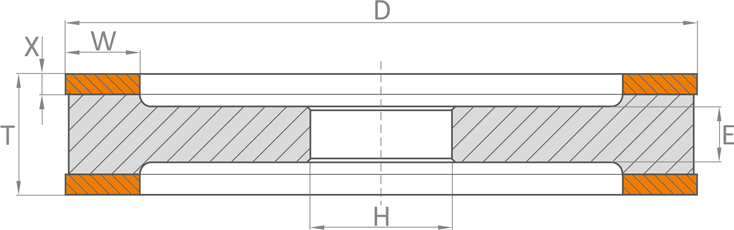

9A3 alak-
Egyenes homlokfelületen működő szuperabrazív korong
DxWxXxH
| Méretek | Kötés típusa | |||||||||
| D | W | X | H | T | E | Bakelit | Kerámia | Fém | Hibrid | Galván |
| 75 | 6 | 2/3/4 | * | 22 | 10 | • | • | |||
| 100 | 6/10 | 2/3/4 | * | 22 | 10 | • | • | |||
| 125 | 6/10 | 2/3/4 | * | 22 | 10 | • | • | |||
| 150 | 6/10/15 | 2/3/4 | * | 25 | 14 | • | • | |||
| 175 | 6/10/15 | 2/3/4 | * | 25 | 14 | • | • | |||
| 200 | 10/15/20 | 2/3/4 | * | 30 | 18 | • | • | |||
* A "*"-gal jelölt mezők egyedi igények alapján, előzetes egyeztetés során kerülnek meghatározásra.
Szabványos rétegvastagságok (X): 2mm / 3mm / 4mm.
A vágósebesség a szerszámok egyéb tulajdonságainak figyelembevételével 20m/s és 120m/s között lehetséges.
A fenti táblázatban szereplő értékek a gyártó partnereink ajánlott és jellemző méretei, egyedi igények esetén azoktól való eltérésre van lehetőség.
Az egyes anyagminőségek hatékony megmunkálásához kérje technológiai tanácsadóink vagy műszaki értékesítőink ajánlatát.
