Szuperabrazív szerszámok egyenes alaptesten

Pozitív élkialakítású kétoldali letöréssel rendelkező szuperabrazív szerszámok

Részletek

A pozitív kettős letöréssel rendelkező szerszámainkat különféle munkadarabok (üveg, kristályüveg, acél, keményfém, porcelán, kerámia stb.) profil és esztétikai köszörülésekor alkalmazzuk. A nagy pontosságú él és a külön erre a célra kifejlesztett szemcseösszetétel hosszú élettartamot biztosít a szerszámoknak.

Elérhető alaptestek: kerámia, alumínium, acél, karbon

Elérhető geometriák: 1E1, 1EE1, 1K1, 9EE1, 14EE1

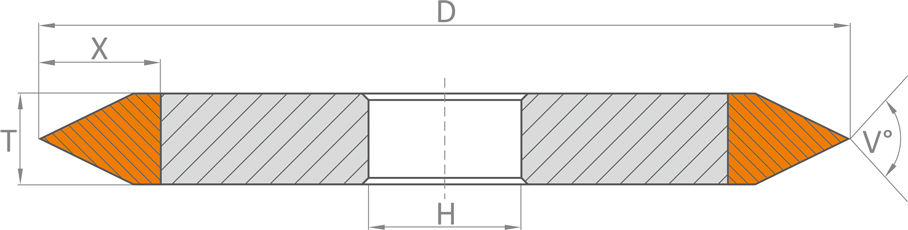

1E1 alak-

Pozitív élkialakítású kétoldali letöréssel rendelkező szuperabrazív korong

DxUxXxH
1E1 szerszam geometria N

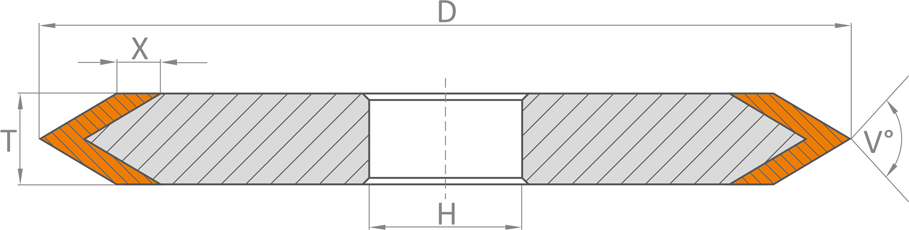

1EE1 alak-

Pozitív élkialakítású kétoldali letöréssel rendelkező szuperabrazív korong

DxUxXxH
1EE1 szerszam geometria N

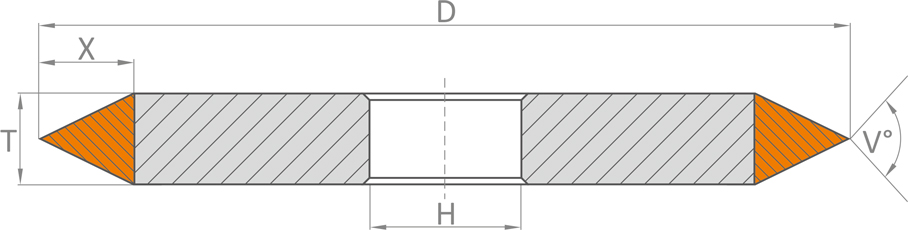

1K1 alak-

Pozitív élkialakítású kétoldali letöréssel rendelkező szuperabrazív korong

DxUxXxH
1K1 szerszam geometria N
Méretek Kötés típusa
D U X V° H Bakelit Kerámia Fém Hibrid Galván
75 5-10 2-10 * * •
100 5-10 2-10 * * •
125 5-10 2-10 * * •
150 5-10 2-10 * * •
175 5-10 2-10 * * •
200 5-20 3-20 * * •
225 5-20 3-20 * * •
250 5-20 3-20 * * •
300 10-40 3-20 * * •
350 10-40 3-20 * * •
400 10-50 10-50 * * •
450 10-50 10-50 * * •
500 10-50 10-50 * * •
600 10-50 10-50 * * •
750 10-50 10-50 * * •
900 10-50 10-50 * * •

* A "*"-gal jelölt mezők egyedi igények alapján, előzetes egyeztetés során kerülnek meghatározásra.

Szabványos rétegvastagságok (X): 2mm / 3mm / 4mm / 5mm / 6mm / 6,4mm / 8mm / 10mm / 12mm / 12,5mm / 12,7mm / 15mm / 20mm / 25mm / 30mm / 35mm / 40mm / 45mm / 50mm.

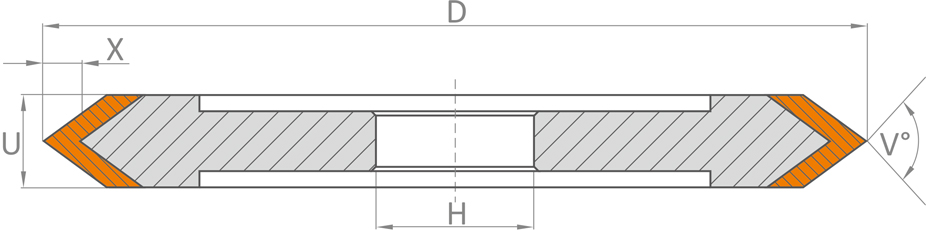

9EE1 alak-

Pozitív élkialakítású kétoldali letöréssel rendelkező szuperabrazív korong

DxUxXxHxV°

9EE1 szerszam geometria N
Méretek Kötés típusa
D U X H V° Bakelit Kerámia Fém Hibrid Galván
40 10 6 * 100 • •
40 25 5 * 135 • •
50 10 5 * 140 • •
50 10 10 * 90/140 • •
50 15 5 * 115 • •
50 20 5 * 85/110 • •
50 25 5 * 90 • •
50 25 10 * 110/115/140 • •
60 15 10 * 115 • •
70 10 10 * 115/130 • •
70 10 20 * 110 • •
70 15 10 * 120 • •
70 20 10 * 85/100/110/135 • •
70 25 10 * 115 • •
80 10 10 * 100 • •
100 10 10 * 110 • •
100 13 10 * 100/110/115/130 • •
100 16 10 * 115 • •
100 20 10 * 110 • •
100 25 10 * 115/140 • •
110 10 10 * 100/110/115 • •
110 15 20 * 110/120 • •
110 20 10 * 115 • •
110 25 8 * 100 • •
110 25 10 * 100/130 • •
120 10 20 * 110 • •
120 13 10 * 130 • •
120 15 20 * 100/110/115/120/130 • •
120 20 10 * 140 • •
120 25 10 * 65/100/110 • •
150 10 10 * 90 • •
150 13 10 * 90/110 • •
150 13 20 * 110 • •
150 13 30 * 110/115 • •
150 15 10 * 65/90/95/110/115 • •
150 15 20 * 100/115/130 • •
150 20 10 * 85/90/105/120 • •
150 25 20 * 85/90/115 • •
150 30 20 * 90 • •
150 32 10 * 110 • •
150 35 10 * 90/115/140 • •
150 40 10 * 90/115 • •
150 45 10 * 110/120 • •
150 50 10 * 110 • •
200 8 10 * 120/135 • •
200 15 10 * 115/140 • •
200 15 20 * 115 • •
200 16,5/21 20 * 90 • •
200 20 10 * 90 • •
200 25 10 * 120/140 • •
200 35 10 * 100 • •
250 15 10 * 115 • •
250 20 10 * 90/110 • •

* A "*"-gal jelölt mezők egyedi igények alapján, előzetes egyeztetés során kerülnek meghatározásra.

Szabványos rétegvastagságok (X): 5mm / 6mm / 8mm / 10mm / 20mm / 30mm.

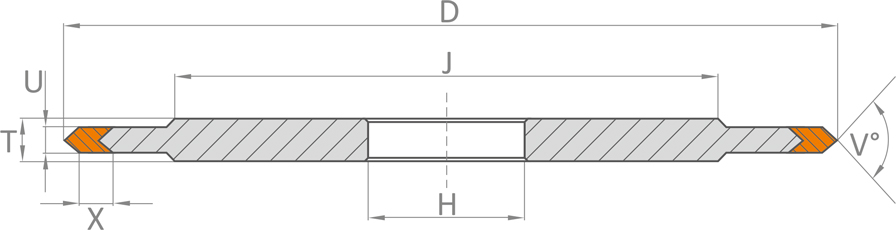

14EE1 alak-

Pozitív élkialakítású kétoldali letöréssel rendelkező szuperabrazív korong

DxUxXxHxV°

14EE1 szerszam geometria N
Méretek Kötés típusa
D U X H V° T J Bakelit Kerámia Fém Hibrid Galván
45 13 5 * 120 U+4 •
50 8 10 * 115 U+4 •
70 6 10 * 65 U+4 •
70 10 20 * 110 U+4 •
75 3 3 * 35 6 50 • •
75 3 3 * 60 6 50 • •
75 4 3 * 35 6 50 • •
75 4 3 * 45 6 50 • •
75 4 3 * 60 6 50 • •
75 4 3 * 90 6 50 • •
75 10 10 * 100 U+4 •
100 3 3 * 35 6 70 • •
100 3 3 * 45 6 70 • •
100 3 3 * 60 6 70 • •
100 3 3 * 90 6 70 • •
100 4 3 * 35 6 70 • •
100 4 3 * 45 6 70 • •
100 4 3 * 60 6 70 • •
100 4 3 * 90 6 70 • •
100 6 10 * 115 U+4 •
100 8 10 * 80/100/130 U+4 •
110 10 10 * 115 U+4 •
120 6 10 * 100 U+4 •
120 8 5/10 * 110 U+4 •
120 10 10 * 115 U+4 •
120 10 20 * 110 U+4 •
125 3 3 * 35 6 100 • •
125 3 3 * 45 6 100 • •
125 3 3 * 60 6 100 • •
125 3 3 * 90 6 100 • •
125 4 3 * 35 6 100 • •
125 4 3 * 45 6 100 • •
125 4 3 * 60 6 100 • •
125 4 3 * 90 6 100 • •
140 8 10 * 80/90/110 U+4 •
150 3 3 * 35 6 120 • •
150 3 3 * 45 6 120 • •
150 3 3 * 60 6 120 • •
150 3 3 * 90 6 120 • •
150 4 3 * 35 6 120 • •
150 4 3 * 45 6 120 • •
150 4 3 * 60 6 120 • •
150 4 3 * 90 6 120 • •
150 10 10 * 110/115 U+4 •
150 10 20 * 110 U+4 •
150 10 30 * 115 U+4 •
200 6 10 * 100 U+4 •
200 8 10 * 100/200 U+4 •

* A "*"-gal jelölt mezők egyedi igények alapján, előzetes egyeztetés során kerülnek meghatározásra.

Szabványos rétegvastagságok (X): 3mm / 5mm / 10mm / 20mm / 30mm.


A vágósebesség a szerszámok egyéb tulajdonságainak figyelembevételével 20m/s és 160m/s között lehetséges.

A fenti táblázatban szereplő értékek a gyártó partnereink ajánlott és jellemző méretei, egyedi igények esetén azoktól való eltérésre van lehetőség.

Az egyes anyagminőségek hatékony megmunkálásához kérje technológiai tanácsadóink vagy műszaki értékesítőink ajánlatát.
